本辦法適用于公稱直徑D， 50mm 聚丙烯鮑爾環(huán)填料落?在沖擊功能的ìJ!1 定.別的尺寸規(guī)范可選擇恰當(dāng)?shù)闹劐N和沖頭，參照本辦法進(jìn)行測(cè)定。
▲ 術(shù)語(yǔ)
    落錘沖擊強(qiáng)度： 是指在落f垂沖擊實(shí)驗(yàn)過(guò)程中，使試樣損壞(開(kāi)裂或持久變形)所做的功本辦法中是用鮑爾環(huán)的均勻沖擊強(qiáng)度W (J) 來(lái)表明的。
▲ 試樣形狀
    試樣為內(nèi)筋井字形，米字形鮑爾環(huán).
▲ 試樣制造
    用粒料或粉料打針成型.
▲ 試樣數(shù)目
    每種試樣不少于26 個(gè)，其間20 個(gè)為正式試樣，其他的用作調(diào)試試祥.
▲ 試樣狀況調(diào)理和實(shí)驗(yàn)環(huán)境
    試樣按ISO 291 一7 7<<塑料-逐個(gè)預(yù)處理和實(shí)驗(yàn)的規(guī)范環(huán)挽》的規(guī)則進(jìn)行(見(jiàn)附錄A) 0
▲ 狀況調(diào)理s 在23 士2'C 條件下最少1h；
▲ 實(shí)驗(yàn)環(huán)境=溫度23±2℃ 。
▲ 試樣受力方式
試樣徑向放置，如圖1 所示.

▲ 井字形：沖擊功傳遞桿軸線應(yīng)與試樣任一穿插內(nèi)筋的角平分面重合，并經(jīng)過(guò)試樣軸線巾點(diǎn)；
▲ 米字形：沖擊功傳遞桿軸線應(yīng)與試樣任一筋的軸線寬合，并經(jīng)過(guò)試樣軸線中點(diǎn)；
▲ 別的方式試樣取最單薄部方位。
▲ 試驗(yàn)設(shè)備
    范錘沖擊儀是由落管、重錘、沖擊頭和底座構(gòu)成(見(jiàn)圖2) 。

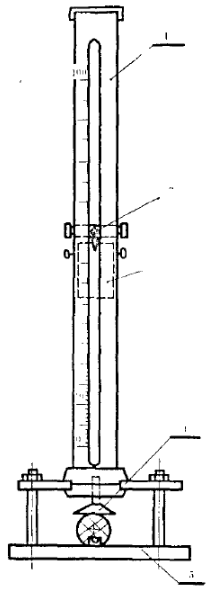

圖2 落錘沖擊儀
1—落管；2—發(fā)動(dòng)裝置；3—重錘
4—沖擊頭；5—底座
▲ 落管
    落管為不銹鋼控制的剛性管。標(biāo)尺1m. 最小刻度為0.01m。管上有導(dǎo)軌和發(fā)動(dòng)方式，可使重錘在任意向度上自在落下。
▲ 重錘
    重錘為鋼制的圓柱體，質(zhì)量m分為Ikg、2kg兩種。重錘安裝在落管上，由發(fā)動(dòng)裝置使其固定在某一高度自在下落。
▲ 沖擊頭
  沖擊頭是由平板和沖擊功傳遞桿構(gòu)成。平板直徑應(yīng)略大于被測(cè)驗(yàn)樣宜徑。沖擊能繭迎過(guò)于極均勻地傳遞到試樣上。
▲ 底座
    底座用來(lái)固定落管和放置試樣。該底座應(yīng)鞏固、平穩(wěn)、與落管堅(jiān)持筆直，底座上裝有固定夾，使試樣固定。
▲ 實(shí)驗(yàn)過(guò)程
▲  按2. 4 條進(jìn)行狀況調(diào)理和實(shí)驗(yàn)。
▲ 查看實(shí)驗(yàn)儀底座的水平度，重錘應(yīng)能自在下落.
▲ 將重錘放到落管的底部，經(jīng)過(guò)沖擊功傳遞桿和平板置于試樣上，記下實(shí)驗(yàn)高度的零點(diǎn)。
▲ 按2. 5 條規(guī)則的受力方式把試樣放應(yīng)在平板與底板之間，并用固定夾將試樣輕輕地夾住。
▲ 使重錘落下，對(duì)試樣沖擊.取出試樣查看試樣是不是損壞。
▲ 初調(diào)，斷定試樣的測(cè)定起點(diǎn)高度，其過(guò)程如下：
    先粗估一高度進(jìn)行測(cè)驗(yàn)，如試樣損壞時(shí)，大幅度地削減落下高度；試樣未損壞時(shí)，大幅度地添加落下高度，待落下高度規(guī)模減小后，則小幅度地增減落下高度，即試樣損壞時(shí)，使落下高度削減必定值d(d=0.02m)，知道試樣損壞時(shí)停止，這個(gè)損壞的試樣高度則為正式起點(diǎn)；反之，試樣未損壞時(shí)，使落下高度添加必定值d，直到試樣損壞停止，這個(gè)損壞的試樣的試樣高度則為恰是起點(diǎn)。
▲ 用4. 6 條中斷定的起點(diǎn)進(jìn)行正式測(cè)驗(yàn)
    假如前一個(gè)試樣損壞，使落下高度削減必定的d ， 進(jìn)行后一個(gè)試樣實(shí)驗(yàn).假如前一個(gè)試樣損壞，使落下高度添加必定值d ， 進(jìn)行后一個(gè)試樣實(shí)驗(yàn)。以此類推，直至20 個(gè)試樣做完停止。
注：每個(gè)試樣值答應(yīng)沖擊一次
▲ 核算
    從1. 7 條中得到的實(shí)驗(yàn)數(shù)據(jù). 由下面(1)、(2) 式來(lái)核算均勻損壞高度( h ) ，標(biāo)準(zhǔn)偏差(s)，修約到三位有用數(shù)字.
